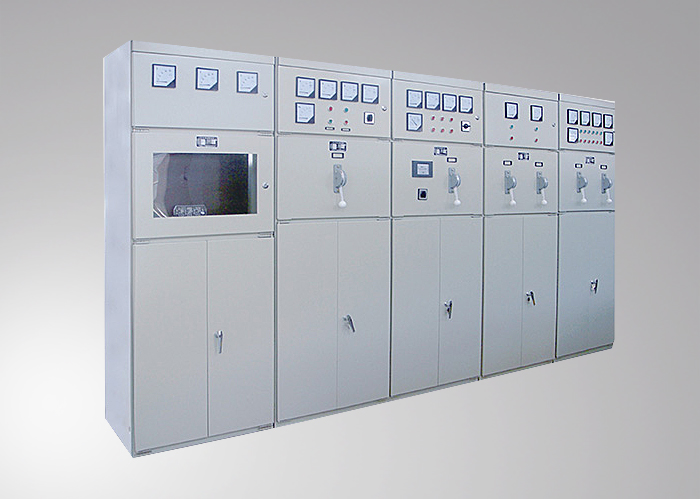

PGL2型交流低压配电屏


a.    产品概述
PGL2型交流低压配电屏适用于发电厂、变电站、厂矿企业的交流50Hz,额定工作电压不超过交流380V低压配电系统中作为动力、配电、照明之用。本产品技术性能符合GB7251和GB4720标准。

b.    结构特点

1.本产品系户内固定安装,为开启式双面维护的低压配电装置。
2.其壳体采用薄钢及角钢焊接组合而成,屏前有门,屏上方的仪表板为开启式小门,可装设指示仪表,组装的屏与屏之间加有钢板弯制而成的隔板,这样就减少了由于一个单元(一面屏)内部故障而使事故扩大的可能,屏后骨架上方,装有防护罩的主母线安装于绝缘框上,有效防止上方坠落金属物件造成主母线短路的恶性事故。
3.中性母线设置二屏的下方绝子上,壳体内外均有防护漆层,始端屏终端屏可加防护板。
4.本产品具有良好的保护接地系统,主接地点焊接在骨架的下方,仪表门也有接地点与壳体相连。这样就构成了完整的接地保护电路。由于这个接地保护电路的可靠性,防止操作者触电的防护性能大大加强。

序号

项目

参数

1

额定绝缘电压

660V

2

额定工作电压

400V

3

额定工作频率

50(60)HZ

4

主母线额定工作电流

1500A

5

主母线短时难受电流

30KA

6

主母线额定峰值耐受电流

63KA

7

外壳防护等级

IP30
