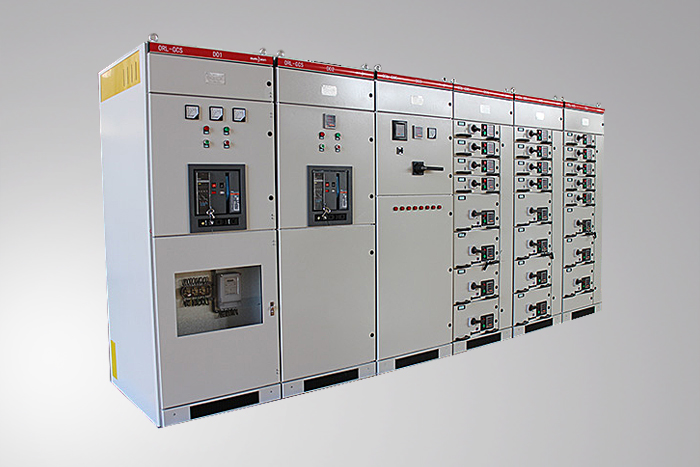

低压抽出式开关柜(GCS)


a.主要技术参数
GCS型低压抽出式开关柜适用于交流50(60)Hz、额定工作电压660V及以下、额定电流4000A及以下的电 力系统中,作为电能转接、分配与控制用,在某些场所能够满足与计算机通讯,实现集中监测与控制的特殊需要。应用于发电厂、变电所、石油化工、机场、纺织、冶金、学校、大 型公共场所、高层建筑等低压配电系统的动力、配电和电动机集中控制、电容补偿等。产品符合IEC61439-2:2011、 GB7251.12-2013等标准。


b.结构特点
1.该开关柜具有接通与分断能高力、动热稳定性好、电气方案灵活、组合方便、系列性强、结构新颖、防护等级高等特点,是低压抽出式开关柜升级换代产品;
2.开关柜柜架采用C型型钢拼装而成,安装模数孔为E=20mm;
3.柜内结构件均为敷铝锌钢板制作,柜体具有良好的防腐蚀功能和牢固的机械强度;
4.开关柜可分为电缆室、功能单元室、母线室,各单元室的功能相对独立,并进行严格的分隔;
5.开关柜的受电柜、动力馈电柜(PC)和电动机控制柜(MCC)全系列的母线短路强度均达到80KA(有效值)/176KA(峰值)的水平;
6.PC柜可装设3个回路,MCC柜可装设22个1/2功能单元抽出式回路,也可按需要实现抽出式单元和固定分隔式单元混合组装;
7.抽屉面板具有分、合、试验等位置的明显标志,并设有机械联锁装置;
8.水平母线采用柜后平置式安装方式,以增强母线动热稳定能力。


c.主要技术参数

序号

项目

单位

参数

1

主电路额定电压

V

AC380、660

2

辅助电路额定电压

V

AC220、380,DC110、220

3

额定绝缘电压

V

AC660

4

额定频率

Hz

50(60)

5

额定电流

水平母线

A

≤4000

垂直母线(MCC)

A

1000

6

母线额定短时耐受电流

kA/1s

50、80

7

母线额定峰值耐受电流

kA

105、176

8

工频试验电压

主电路

V/1min

2500

辅助电路

9

母线

三相四线制


A、B、C、PEN

三相五线制


A、B、C、PE、N

10

防护等级


IP30、IP40
