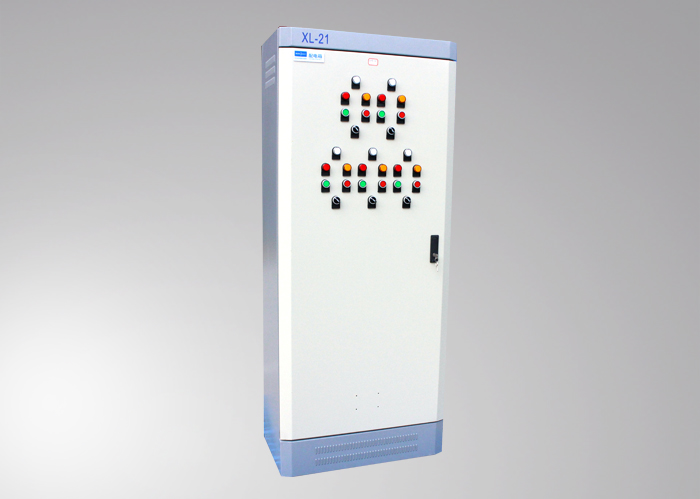

动力配电柜(XL-21)

a.产品概述
XL-21动力配电柜适用于民用发电厂及工矿企业,交流频率50Hz,交流电压380V,三相三线、三相四线电力系统,作动力、照明配电及控制之用,对其他符合本动力箱的负载性能的场合也可以使用。符合GB7251-2006《低压成套开关设备》国家标准。XL-21低压动力配电柜,外壳用钢板变制而成,刀开关造作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,只是汇流母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑、检修方便、线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。


b.主要特点
1.电气性能完全符合GB7251.1和EC60439-1的相关规定。
2.馈出开关采用体积小、高分段、飞弧短(或无飞弧)的新型塑壳断路器,复式脱扣器,具备过载、短路保护功能,并可按用户要求加装漏电保护功能;
3.电动机回路具备过载、短路、欠压、缺相保护功能;
4.辅助回路具有就地、远方控制功能和就地、远方自动却换功能;


c.主要技术参数


序号

项目

参数

1

主电路额定电压

AC:380V

2

辅助电路额定电压

AC:220,380V

3

额定工作频率

50(60)HZ

4

额定绝缘电压

660V

5

额定电流

小于 630A

6

外壳防护等级

IP30
